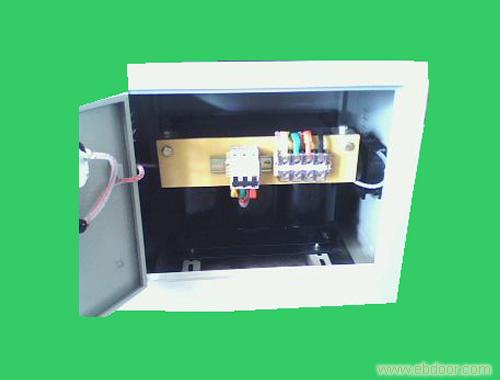

柜体及控制方式

变压器控制柜可根据用户需要增加各种控制开关(断路器、接触器)，检测仪表(电压表、电流表、指示灯等)。组成一个完整的电源设备。柜体颜色可以根据用户需要任意选择。

用户须知

1、  开箱检查

  箱体在运输过程中有无损坏。

机柜内的技术文件、合格证、保修卡及配件是否齐全。

  变压器及其它元器件是否完好无损。

 紧固件有否松动、移位，接线端子有否接触不良。

2、 就位须知

  变压器安装场地必须干燥通风，无强力振动，无灰沙雨水渗漏。

 就位搬迁须小心轻放，严禁过分倾斜，就位后机器底盘受力要均匀，箱体放置平稳。

就位所在四周应有足夠的空间余地，确保机器的通风与维护保养。

3、 绝缘要求

  短接“输入”与“输出”端子并引出测试点。

 测试点对地(机外壳)用1000兆欧表测试绝缘电阻，此值应大于2兆欧。

4、 检查接线

调试人员的步工作也是最重要的一项工作是仔细检查接线，这项工作是保证变压器可靠运行的关键，必须认真做好。具体如下：

检查主回路接线是否牢固可靠，尤其对QF空气开关与KM接触器接点处的接线有否松脱现象，必须拧紧。

检查面板背面各种电气器件，如电压表、电流表、指示灯的接点连线是否可靠，如有松动，必须拧紧。

5、 使用条件

SG系列变压器应在室内使用，正常使用条件为：

环境温度：-15°C~+45°C

海拔高度：不超过1000米；

 相对湿度：90%；

安装场所应无严重影响变压器绝缘强度的气体，蒸汽，化学沉淀，灰尘，污垢及其它爆炸性和侵蚀性介质；

 安装现场应无严重振动或颠簸。
