一、概述

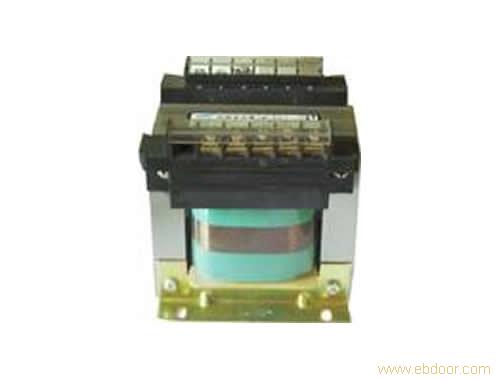

JBK系列机床控制变压器是引进德国90年代中期型变压器系列，经过多年来进一步吸收国外同类产品，并优选国外先进方法的接线端子结构，将端子与骨架合在一起。使用国内IT冷压接线端子，接线方式可以使接线密集程度提高。变压器的硅钢片与硅钢片之间的联接、硅钢片与底板联接均采用气体保护氩弧焊，形成一个整体，简捷明了。尤其是底板采用了优质防蚀合金材料一次成型，安装尺寸更为准确，大大提高了产品质量。本系列机床控制变压器适用于额定频率50～60Hz，输入电压不超过500V，输出电压不超过220V的交流电路中。作为各待业的机械设备，一般电器控制电源和工作、信号灯的电源之用。产品符合GB/T 5226.1-1996、JB5555-91标准。
二、使用环境条件
1．海拔不超过2000m；
2．环境温度：-5℃～40℃，24小时平均值不超过35℃；
3．空气相对湿度在周围空气为40时不超过50%，在较低温度下可以有较高的相对湿度，最湿月平均温度为90%，同时该月平均温度为25℃。
三、外形及安装尺寸
|
型号 |
安装尺寸 |
安装孔 |
外形尺寸 |
|
A |
B |
KXJ |
B |
D |
E |
|
JBK-40VA |
58 |
55 |
6*16 |
77 |
67 |
90 |
|
JBK-63 VA |
58 |
55 |
6*16 |
77 |
67 |
90 |
|
JBK-100 VA |
58 |
63 |
|
86 |
85 |
94 |
|
JBK-160 VA |
84 |
75 |
6*11 |
101 |
89 |
107 |
|
JBK-1000 VA |
160 |
132 |
7 |
190 |
155 |
145 |
|
JBK-1600 VA |
|
|
|
|
|
|
|
JBK-2000 VA |
185 |
163 |
7 |
200 |
180 |
155 |
|
JBK-2500 VA |
|
|
|
|
|
|
