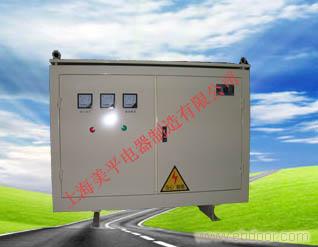

SG变压器的技术参数
SG系列三相隔离变压器，是我公司多年来采用优质材料和先进的工艺技术而生产，具有防潮、维护方便等优点，能深入负荷中心，可用于地铁、高层建筑、机场、车站、码头、企业及隧道等输配电场所。
SG系列、三相隔离变压器，主要用于交流50—60Hz，电压不超过500V的各种供电场所、产品的各种输入、输出电压、联接组别，抽头线组容量的分配，均可根据用户要求进行精心设计与制造。
1、环境温度：-15℃—+40
2、海拔高度：<1000m
3、 相对湿度：<90%
4、安装场所无严重影响变压器绝缘的气体蒸汽、化学沉积、灰尘、污垢及其它爆炸和腐蚀性介质。
5、凡不符合上述规定的特殊使用条件，应由使用单位和我厂协商确定。
技术特征
1. 输入电压：380V
2、 输出电压：220V
3、 效 率：≥95%
4、 波形失真：无附加波形失真
5、 功能：具有输入电压、输出电压、电流等指示
6、 保护：具有过流保护
7、 可长期连续长期无人值守工作
8、 绝缘电阻：≥50MΩ
9、 电气强度：工频正弦电压2000V历时一分钟无击穿及闪络现象
10、过载能力：二倍的额定电流，维持一分钟。
-变压器外形尺寸 (SG三相干式变压器)
|
型号(KVA) |
外形尺寸
长×宽×高(cm) |
安装尺寸(cm) |
外壳尺寸
长×宽×高(cm) |
变压器重量(kg) |
|
SG-10 |
42×21×42 |
135×310 |
70×35×77 |
90 |
|
SG-20 |
52×24×52 |
155×400 |
70×35×77 |
180 |
|
SG-30 |
55×28×65 |
165×400 |
80×40×87 |
220 |
|
SG-40 |
61×30×65 |
170×400 |
80×40×87 |
265 |
|
SG-50 |
61×30×65 |
175×400 |
100×50×104.5 |
295 |
|
SG-60 |
70×32×66 |
190×450 |
100×50×104.5 |
370 |
|
SG-70 |
70×32×66 |
190×450 |
100×50×104.5 |
400 |
|
SG-80 |
70×35×67 |
195×450 |
100×50×104.5 |
450 |
|
SG-100 |
75×35×68 |
210×450 |
100×50×104.5 |
490 |
